特點 |
- 昇降式自動著脫裝置，安裝簡易，保養檢點成本低。
- 沉水式設計運軸噪音低，固定端軸承採用斜角環珠軸承，能有效抵擋軸向力。
- 碳化矽(silicone carbide)機械軸封，密封效果佳，耐磨可靠度。
- 特殊設計軸流式葉輪直結式傳動攪拌效益高。
- 泵體材質FC200/SUS304,316可選擇。
|
|
用途 |
- 產業廢水處理。
- 池塘、河川整治環保用途。
- 防止沉降、混合、攪拌、溶解、分散、中和、洗淨、濃度均勻使用。
|
|
|
|
|

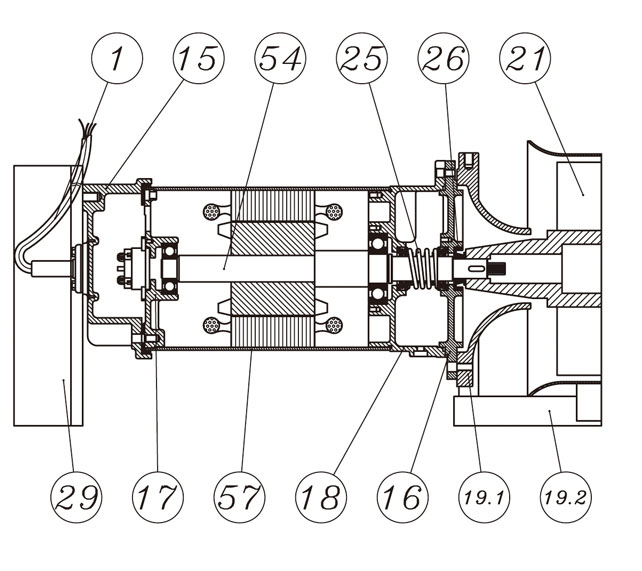

材質結構 |
|
NO |
名稱 |
材質 MR |
1 |
電纜線 |
STOW_UL |
15 |
馬達蓋 |
FC 200 |
16 |
油封座 |
FC 200 |
17 |
軸承蓋 |
FC 200 |
18 |
中承座 |
FC 200 |
19.1 |
導流座 |
FC 200 |
19.2 |
噴射環 |
SUS 304 |
21 |
葉輪 |
FCD 450 |
25 |
機械軸封 |
SIC / SIC |
26 |
油封 |
NBR |
29 |
MR 滑軌 |
SUS 304 |
54 |
主軸 |
SUS 410 |
57 |
馬達本體 |
SUS 304 |
|
|
規格表 |
機型 |
輸出 |
極數 |
相數 |
電壓 |
流量 |
流速 |
槳葉 |
外型尺寸(mm) |
|
Model |
HP |
KW |
P |
Ø |
V |
M3/min |
m/s |
外徑 |
葉數 |
A |
B |
MR-04-4D |
1/2 |
0.4 |
4 |
3 |
220/380 |
1.8 |
1.78 |
120 |
3 |
495 |
410 |
MR-08-4D |
1 |
0.75 |
4 |
3 |
220/380 |
3.2 |
2.02 |
140 |
3 |
535 |
450 |
MR-15-4D |
2 |
1.5 |
4 |
3 |
220/380 |
4.5 |
2.5 |
175 |
3 |
654 |
569 |
MR-22-4D |
3 |
2.2 |
4 |
3 |
220/380 |
6.8 |
3.5 |
185 |
3 |
654 |
569 |
|
|

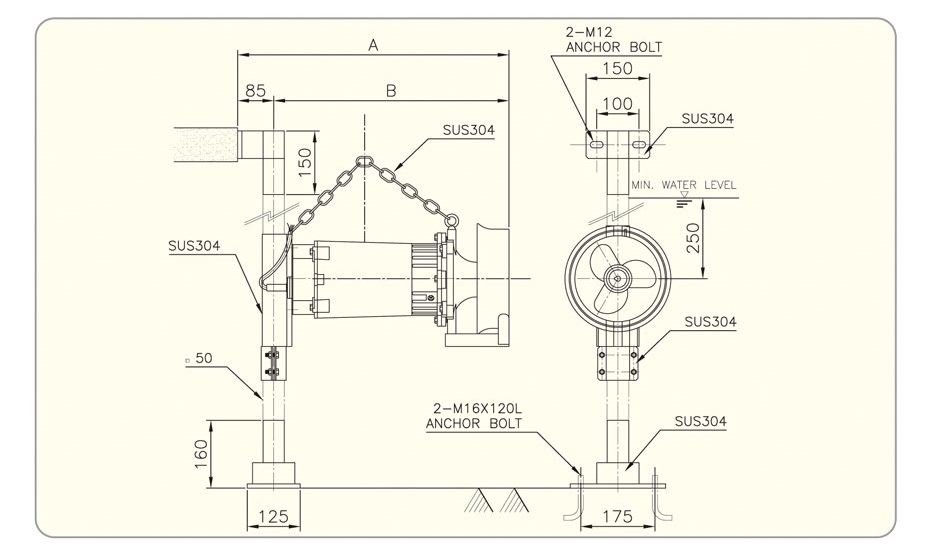

安裝尺寸圖 |
|
| |
|
|
|
|
|
|
