規格 |
- 最大流量可達到 0.23M ^3/min。
- 最高揚程可達到7 kg/cm^2。
- 馬力範圍︰ 0.5 – 2HP。
- 液體溫度︰ -30 - 150℃ 。
- 黏性 : 1CP - 30CP。
- 周遭溫度最高為40℃。
- 最大入口工作壓力2KG/cm^2 。
|
|
|
|
應用 |
- 化學工業製程，RO前製處理，熱溶劑，氫氧化物。
- 機械清洗設備， 過濾機，冷凍機，冷卻水塔，洗滌塔，電鍍廢液輸送。
- 食品和農業工業用、肥料和其他農藥抽取，熱水循環。
|
|
特點 |
- 可提供的NPT規格法蘭。
- 採用同軸式幫浦型式最大到2HP。
- 機械軸封採用NSO軸封 。
- 背拉式設計，維修時快速方便。
- 可提供IEC電動機。
|
|
標準配件 |
- 三相 電動機︰ 208到480 V 60/50赫茲。
- 過載欠相保護，使用者需自行提供並且被在控制過程中安裝。
- 配合法蘭，20C26.4到25C261.5凸緣的尺寸有3/4"，1"。
|
|
可選配件 |
|
|
|
|
TYPE-C齒輪泵浦性能表
60HZ(出水量-LPM) |
TYPE-TC |
HP |
口徑 |
5M |
10M |
15M |
20M |
25M |
30M |
40M |
50M |
60M |
70M |
80M |
20C26.4 |
1/2 |
3/4 " |
45 |
35 |
25 |
16 |
5.5 |
|
|
|
|
|
|
25C26.4 |
1/2 |
1 " |
60 |
47 |
35 |
24 |
12 |
|
|
|
|
|
|
25C26.75 |
1 |
1 " |
67 |
59 |
51 |
43 |
34 |
28 |
|
|
|
|
|
25C261.5 |
2 |
1 " |
67 |
59 |
51 |
43 |
34 |
28 |
21 |
6 |
|
|
|
25C261.5B |
2 |
1 " |
|
|
|
|
|
47 |
35 |
26 |
18 |
|
|
25C262.2 |
3 |
1 " |
|
|
|
|
|
80 |
66 |
47 |
26 |
19.5 |
15 |
|
|
|
|

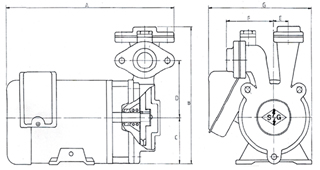

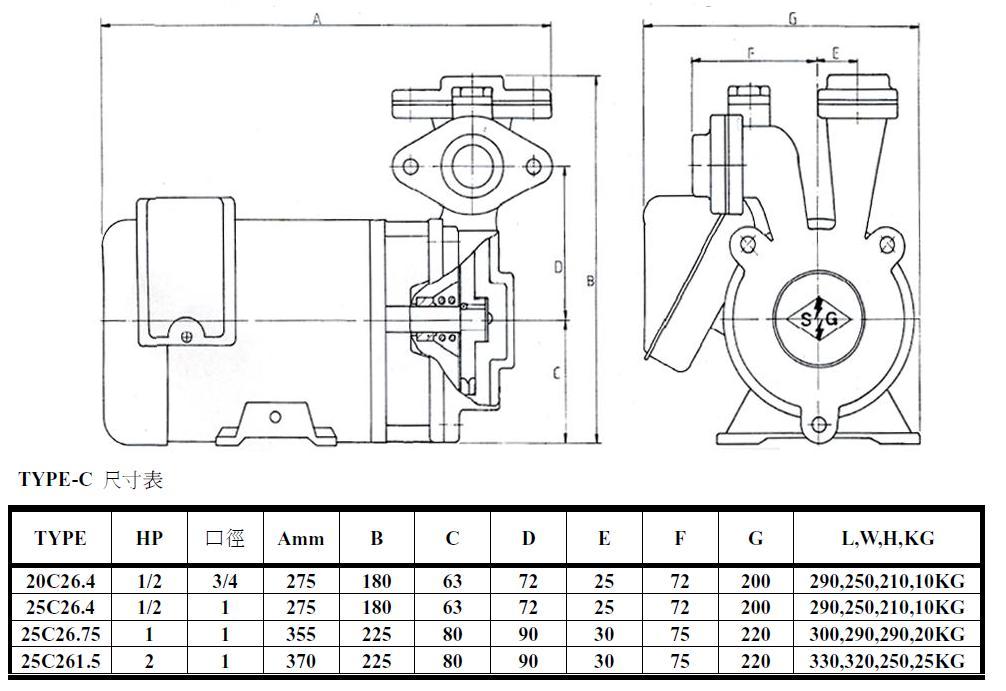

TYPE-C 尺寸表 |
|
TYPE |
口徑 |
馬達 |
A |
B |
C |
D |
E |
F |
G |
cmxcmxcmxkg |
|
20C26.4 |
3/4" |
1/2HPx2P |
275 |
180 |
63 |
72 |
20 |
72 |
200 |
29Lx25Wx21Hx10.5 |
25C26.4 |
1" |
1/2HPx2P |
280 |
183 |
68 |
68 |
25 |
80 |
200 |
29Lx25Wx21Hx12.5 |
25C26.75 |
1" |
1HPx2P |
355 |
225 |
80 |
85 |
27 |
73 |
220 |
30Lx29Wx29Hx20.0 |
25C261.5 |
1" |
2HPx2P |
370 |
225 |
90 |
85 |
27 |
73 |
255 |
25kg |
25C261.5B |
1" |
2HPx2P |
377 |
267 |
90 |
85 |
27 |
73 |
260 |
29kg |
25C262.2 |
1" |
3HPx2P |
377 |
267 |
90 |
85 |
27 |
73 |
260 |
31kg |
|
|
|
